1泰德抗震支吊架的應用

抗震支吊架的應用近些年來在我國的建筑施工中得到了一定的發展和應用。我國在建筑相關法律法規中規定抗震設防烈度為Ⅵ度及以上地區的建筑，必須進行抗震設計；非結構構件，包括建筑非結構構建和建筑附屬機電設備，自身及其與結構主體的連接應進行抗震設計。根據這類國家法律規定，抗震設施的應用是建筑施工發展中必須的部分?？拐鹬У跫茉趪?guó)內目前并沒有廣泛普及，但在國外已經成為一門較為成熟的應用技術，有較長的施工發展歷史。

機電抗震支吊架系統的作用是使建筑物結構主體與使用抗震設計的建筑中的各種管路、設備及溝槽相連接，利用地震產生的反作用力提供支撐作用。傳統的支吊架系統的支撐作用來源是由重力提供，傳統的支吊架系統與利用地震反作用力的支吊架系統是兩個相對不同的設計，但可以結合利用，相互輔佐。這種新型的抗震支吊架系統相對于傳統的支吊架系統的抗震能力較強，相比沒有抗震支吊架系統的建筑物，采用抗震支吊架系統的建筑物受地震影響較小，能夠有效減輕地震破壞，防范次生災害，盡量避免人員傷亡，減輕經濟損失，提升建筑物的安全

性。

2泰德抗震支吊架的應用范圍

抗震支吊架主要應用于建筑物內，其應用范圍也有一定的限制，具

體限制條件如下：

（1）建筑內管道直徑不小于65mm的管道。抗震支吊架需要連接在管道系統中，管道直徑太小，不便于抗震支吊架的安裝和應用。

（2）建筑內部有防排煙系統的管道。

（3）建筑物中圓形風管DN不小于70mm

（4）建筑物中矩形風管截面積不小于

（5）電線架橋的實際重量不小于150N/m

（6）建筑物內部的門形吊架。

3泰德抗震支吊架系統的分類和布置要求

3.1抗震支吊架系統的分類

在地震突發時，抗震支吊架系統的應用可以對建筑物內的機電系統和管路進行一定的保護作用，避免地震對這些建筑系統的直接破壞。由于建筑物內的機電系統的種類和結構不同，抗震支吊架也有不同的分類，基本上可以分為管道抗震系統、風管抗震系統和電氣抗震系統。

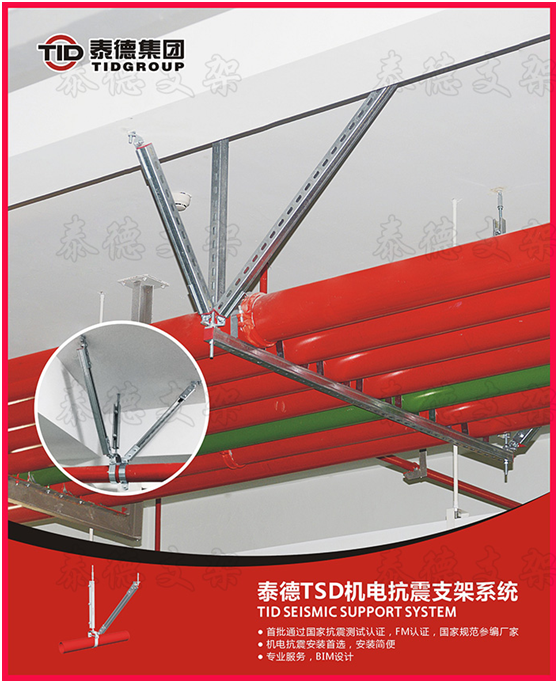

3.2 管道抗震系統的布置要求

橫向間距要求：管道抗震系統布置時要注意抗震支吊架與管道之間的距離，其側向距離不得大于 12m，HDPE 管線等相對較為柔性的管線在橫線距離上與支吊架之間的距離不得大于 6m。

縱向間距要求：管道抗震支吊架的縱向布置上要求相對較寬松，溝槽連接管道和焊接鋼管等較硬的管道結構，在縱向結構上距離要求小于24m，HDPF 管線等相對較肉香的管線在縱向間距上與支吊架之間的距離要求小于 12m。

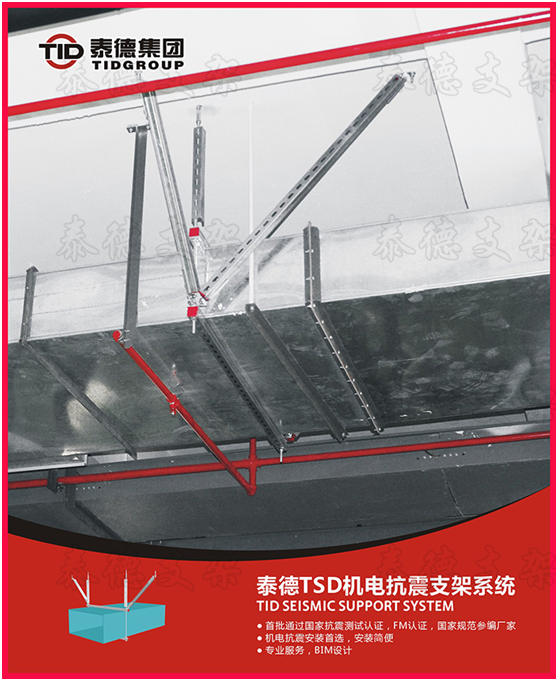

3.3 風管抗震系統的布置要求

風管的側向抗震間距要求小于 9m，縱向抗震間距要求小于 18m。

3.4 電氣抗震系統的布置要求

電纜橋架抗震支架：最大側向間距不超過 12m，縱向間距不得超過

24m。

3.5 非剛性材質管線的布置要求

非剛性材質管線在布置上要求橫向的距離不超過 6m，縱向的距離不超過 12m。

4泰德抗震支吊架的施工技術分析

4.1抗震支吊架的組成

抗震支吊架在組成上基本上由四部分組成，分別為錨固體、加固吊桿、斜撐及抗震連接構件。懸吊螺旋與管線節點之間的距離有一定的要求，例如其與管線的節點距離之間的距離不能大于 100mm，在進行施工時需要對螺桿進行加固，防止結構的不穩定。如果施工空間足夠，也可以在管道的兩側分別構建一個方向相反、形狀形同的剛性抗震支撐，由于這兩個抗震支撐相互作用使得抗震支吊架結構穩定，可以替代懸吊螺桿。由于剛性管線結構受到地震的影響較大，在抗震支架的構件上應該考慮將其尺寸相對擴大，特別是懸吊螺桿和結構錨固件的設計構建，其承受的地震造成的載荷力應小于自身的承載力。

4.2 抗震支吊架的施工依據

抗震支吊架在施工中需要依照一定的安裝施工依據進行施工，在不同的建筑結構中所需要依照的施工依據不同，施工后的承受力也不同?？拐鹬У跫芸梢詫?duì)構筑物中的電氣系統、排水系統、空調系統進行一定的保護，所以在安裝上必須要考慮不同系統中所需求的抗震支架承受的抗震能力，保證在每一抗震支吊架結構中都能較為全面的保護建筑物內系統結構。

在水平方向上，抗震支吊架的結構分布由兩個方向的抗震支撐保證，承受側面的地震強度影響；在豎直方向上，抗震支吊架與水平方向上的抗震結構相結合，起到支撐、穩定的作用承受地震的影響。由于抗震支吊架必須與所保護的結構或管道系統有較為穩定的結構聯系，所以在連接上也要有一定的區分?？拐鹬У跫艿娜嵝赃B接主要是鋼結構等，其剛性連接主要是鋼筋混動土等結構性建筑部分，在進行連接之前其硬度和剛度還需要有專業人員進行測試和計算，確定其性能后再進行結構的布置和施工。

5抗震支吊架的施工順序與步驟

抗震支吊架在施工中步驟如下：

（1）對所保護結構進行分析和測量，了解結構的基礎信息，設計抗震支吊架的安裝布置與結構之間的連接方式。

（2）下料安裝，將抗震支吊架結構材料下料，將安裝前的材料準備和檢查。

（3）擰爆安裝。

（4）豎直吊管安裝，穩定豎直方向上的抗震支吊架結構。

（5）管卡安裝，穩定水平方向上的抗震支吊架結構。

（6）加固件安裝，對水平和豎直方向上的抗震支吊架結構進行檢查和加固，確?？傮w結構的穩定性。

（7）斜撐的安裝。

6泰德抗震支吊架在機電安裝中的施工技術分析

（1）施工時，抗震支吊架可以適當偏離管道和電線套管，但其偏離程度不能過大，風管的施工也允許一定程度的偏離其偏離程度要求小于風管總寬度的兩倍。

（2）在管道的垂直轉彎處，抗震支架的設置是必須的，當轉彎角度大于或小于 90°時，應該注意抗震支吊架的長度，總程度應該略大于設計長度，并在支吊架的側面和豎直面設置支架，保證結構穩定。

（3）在供水管道的抗震支吊架設計中，應該充分考慮到水的熱脹冷縮現象造成的管道直徑和體積影響，在豎直方向上與管道的間距需要遵守設計規則，適當調整與官道之間的距離。

（4）剛性的管道支撐吊架不能直接移至其他部分的結構上進行使用，由于剛性材料的特殊性，其支吊架結構與一般支吊架結構差距較大，直接使用較好的起不到保護作用。

（5）管線在建筑較為狹窄的部分中穿過時，應該注意沉降位移的設計施工，支吊架的安裝最好角度為 45°，但實際施工時可能由于其他因素的影響有一定的偏差，需要現場實際分析再作出相應的調整。

（6）在單管門型或多管門型的安裝上，應該注意支吊架的斜撐角度，其角度一般不能偏離中心對稱線 2.5°，否則會造成支吊架的支撐能力減弱。

7結束語

總而言之，泰德抗震支吊架的對增強建筑物穩定性、減少地震災害破壞程度、加快地震災害災后重建速度有著較為重要的作用。建筑中抗震支吊架的安裝施工相對來說較為繁瑣，在實際安裝施工過程中需要對施工質量進行監督和強化，注意抗震支吊架在各種管路和結構中的安裝條件、安裝注意事項，保證抗震能力，使得整個建筑抗震支吊架安裝施工有序、高效進行。
